Qu'est-ce que l'indice de protection IP ?

Définition et origine de la norme IP

L'indice IP pour Ingress Protection (protection contre les intrusions), est un système de classification international défini par la norme IEC 60529 (CEI 60529 en français, EN 60529 en Europe). Il quantifie le niveau de protection des enveloppes de matériels électriques contre deux types de menaces : les corps solides (poussière, objets) et les liquides (eau, projections).

Le code IP se compose de deux chiffres : IPxy, où x indique la protection contre les solides et y la protection contre les liquides. Un équipement marqué IP65, par exemple, offre une étanchéité totale à la poussière (6) et résiste aux jets d'eau (5).

Cette classification fonctionne comme un langage universel. Un fabricant français, un client allemand et un laboratoire de certification japonais comprennent instantanément ce que signifie IP67 sans ambiguïté ni besoin de traduction.

À noter : l'indice IP ne couvre pas la résistance aux chocs mécaniques (norme IK), la résistance chimique ou les contraintes de température. Ces aspects nécessitent des spécifications complémentaires.

‍

Comprendre le code IP : décryptage des deux chiffres

Chaque chiffre du code IP correspond à un niveau de protection précis, vérifié par des tests normés spécifiques.

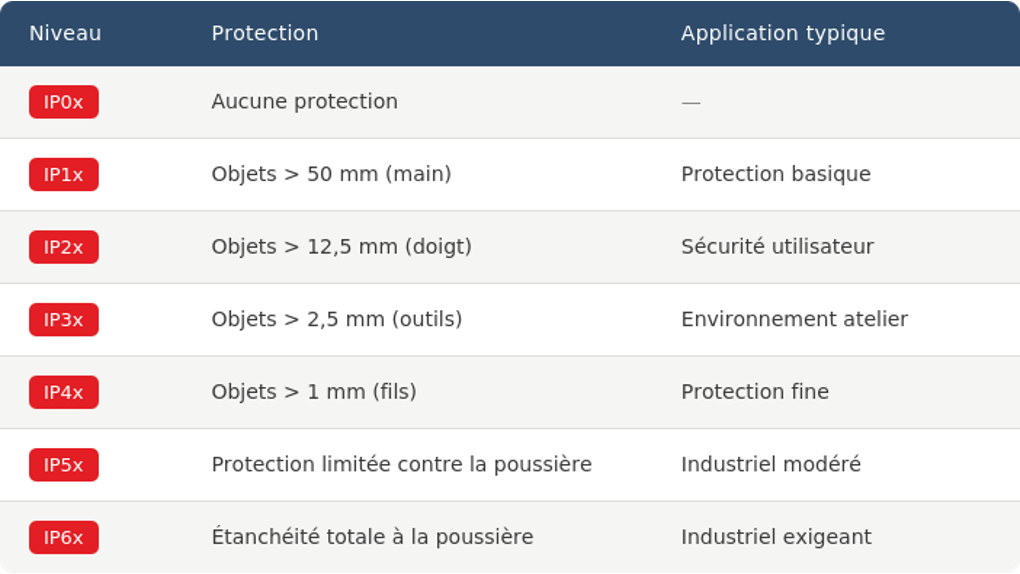

Premier chiffre : protection contre les solides (0-6)

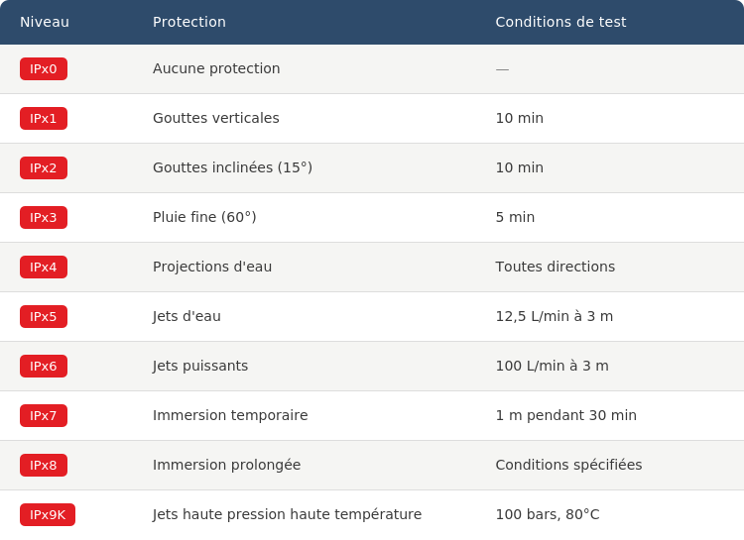

Second chiffre : protection contre les liquides (0-9)

Point clé : IP65 n'est pas une approximation. C'est une garantie testée selon un protocole précis et reproductible.

IP et environnements d'utilisation : quel niveau pour quelle application ?

Le choix du niveau IP dépend directement des conditions réelles d'utilisation du produit. Viser trop bas expose à des défaillances prématurées ; viser trop haut génère des surcoûts et des contraintes de conception inutiles.

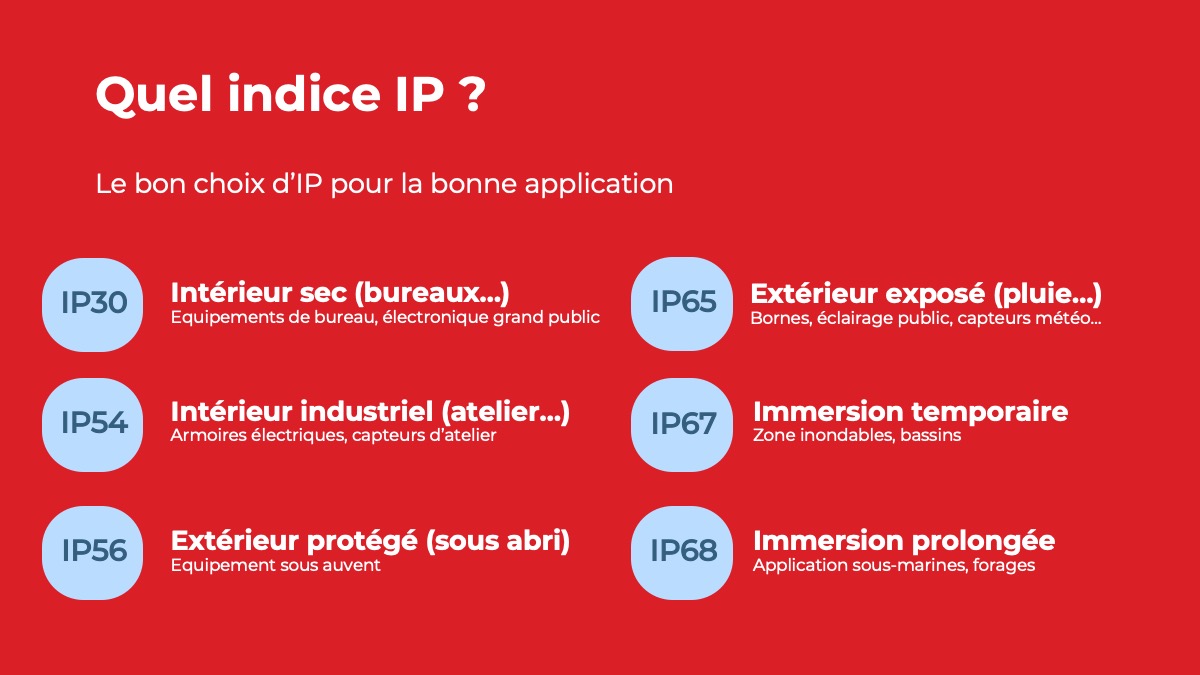

Un capteur installé en piscine nécessite un IP68. Une armoire électrique d'atelier se contente généralement d'un IP54. Un équipement nettoyé au jet haute pression dans l'agroalimentaire exige un IP69K.

Le bon niveau IP est celui qui correspond aux conditions réelles — ni plus, ni moins.

Les clés de conception pour atteindre le niveau IP souhaité

Architecture du boîtier : fondation de l'étanchéité

Le design du boîtier conditionne directement la capacité à atteindre un niveau IP élevé. Plusieurs paramètres entrent en jeu dès les premières phases de conception.

Choix du matériau

• Plastique (injection, thermoformage) : léger, économique en grande série, bonne résistance chimique. Nécessite une attention particulière aux tolérances et au retrait
• Métal (aluminium, inox) : rigide, excellent conducteur thermique, durable. Plus coûteux, nécessite parfois des traitements de surface contre la corrosion

Géométrie et assemblage

Chaque séparation entre pièces représente un point faible potentiel. Un boîtier IP67 pour capteur industriel conçu en monobloc avec un unique couvercle vissé présente moins de risques de fuite qu'un boîtier à multiples trappes d'accès.

La géométrie doit éviter les zones de stagnation d'eau. Des pentes d'écoulement bien pensées permettent à l'eau de s'évacuer naturellement au lieu de s'accumuler autour des joints.

Épaisseur et rigidité

Une paroi trop fine peut se déformer sous contrainte (pression, chocs, variations thermiques), compromettant l'étanchéité des joints. Le dimensionnement mécanique doit garantir la rigidité nécessaire au maintien de l'étanchéité dans les conditions d'utilisation réelles.

Joints et systèmes d'étanchéité : le détail qui fait la différence

Les joints sont les éléments critiques pour garantir l'étanchéité. Un choix inapproprié ou un dimensionnement incorrect peut faire chuter l'IP de deux niveaux.

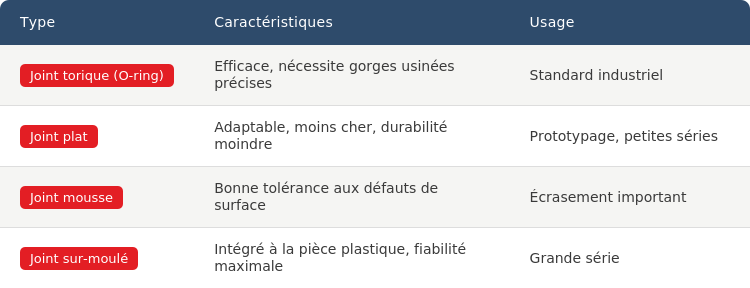

Types de joints

Choix du matériau

• EPDM : résistance eau, UV, température (-40°C à +150°C) — usage extérieur privilégié
• Silicone : amplitude thermique extrême, biocompatibilité — coût supérieur
• NBR : résistance huiles et hydrocarbures — applications industrielles
• Néoprène : compromis polyvalent

Dimensionnement

Le taux de compression recommandé se situe entre 15% et 25%. Un joint mal dimensionné avec une compression insuffisante (inférieure à 10%) peut réduire l'IP de deux niveaux — un produit conçu pour IP67 n'atteindra que IP54.

La continuité sur tout le périmètre est essentielle. Le joint doit être maintenu en position pour éviter tout déplacement lors de l'assemblage.

Gestion des passages de câbles et connecteurs

Les câbles et connecteurs constituent souvent les points faibles de l'étanchéité. Un boîtier parfaitement étanche devient vulnérable dès qu'on y fait passer un câble non protégé.

Presse-étoupes

Solution classique et robuste, le presse-étoupe assure l'étanchéité par serrage sur la gaine du câble. Des modèles IP68 existent pour les applications les plus exigeantes. Le choix du diamètre doit correspondre précisément au câble utilisé, et le serrage doit être correct — ni trop faible (fuite), ni excessif (écrasement du câble).

Connecteurs étanches

Les gammes industrielles (M12, M8, connecteurs rectangulaires) proposent des niveaux IP67 ou IP68. Le principe repose sur un joint torique entre parties mâle et femelle, combiné à un verrouillage mécanique. Coût supérieur aux presse-étoupes, mais meilleure maintenabilité.

Câble sur-moulé

L'intégration directe du câble dans le boîtier lors de la fabrication offre une étanchéité maximale. Inconvénient : la maintenance devient difficile et le remplacement impossible.

Membranes d'équilibrage de pression

Les variations de température provoquent des changements de pression interne qui peuvent compromettre l'étanchéité. Les membranes d'équilibrage permettent d'éviter ce phénomène tout en maintenant la protection contre l'eau et la poussière.

Compromis entre étanchéité et ventilation : résoudre l'équation thermique

Un boîtier étanche pose un problème thermique : l'électronique génère de la chaleur qui ne peut plus s'évacuer naturellement. Sans solution adaptée, les risques sont la surchauffe et la condensation interne.

Solutions techniques

• Dissipation passive : boîtier métallique conducteur, dissipateurs thermiques externes, contact thermique optimisé entre composants et parois
• Ventilateurs avec grilles IP : circulation d'air tout en maintenant le niveau de protection (grilles labyrinthes, filtres)
• Membranes respirantes (type Gore-Tex) : passage de la vapeur d'eau pour équilibrer la pression et éviter la condensation, sans laisser passer l'eau liquide ni la poussière
• Sur-dimensionnement du volume interne : plus d'air = meilleure capacité thermique
• Composants basse consommation : réduction de la dissipation thermique à la source

Une armoire de contrôle industrielle IP54 peut combiner ventilateurs avec filtres IP54 et échangeur thermique air-air pour un refroidissement efficace sans compromis sur l'étanchéité.

Parfois, un IP65 avec ventilation bien conçue vaut mieux qu'un IP67 qui provoque des surchauffes.

Tests et certification de l'indice de protection IP

Les tests normés pour valider l'IP

L'indice IP n'est valide que s'il est vérifié par des tests conformes à la norme IEC 60529.

Tests de protection contre les solides

• IP1x à IP4x : insertion de sphères ou cylindres de dimensions normées — vérification de non-pénétration
• IP5x : chambre à poussière (talc) pendant 8 heures avec dépression
• IP6x : même protocole avec vérification d'étanchéité totale

Tests de protection contre les liquides

• IPx1/x2 : gouttes d'eau pendant 10 minutes
• IPx3/x4 : projection d'eau selon angle, débit et durée spécifiés
• IPx5 : jet d'eau à 12,5 L/min depuis une distance de 3 mètres
• IPx6 : jet puissant à 100 L/min depuis 3 mètres
• IPx7 : immersion complète à 1 mètre de profondeur pendant 30 minutes
• IPx8 : immersion prolongée selon conditions définies par le fabricant
• IPx9K : jets haute pression (100 bars) et haute température (80°C)

Le critère de réussite est l'absence de pénétration nuisible au bon fonctionnement. Pour un test IP67, l'équipement doit fonctionner normalement après immersion, sans présence d'eau à l'intérieur.

Laboratoires et certification : qui peut tester et certifier l'IP ?

Tests internes

Le fabricant peut réaliser ses propres tests IP (auto-déclaration). Cette approche nécessite un équipement adapté — chambre IP, buses calibrées — et une documentation rigoureuse. Elle reste valide pour la mise sur le marché si le dossier technique est solide, mais sa crédibilité peut être contestée en cas de problème terrain.

Laboratoires accrédités

Les organismes indépendants (COFRAC en France et équivalents européens) réalisent des tests selon procédures normalisées et délivrent des rapports d'essais officiels reconnus internationalement. Le coût varie de 500 € à 3 000 € selon les niveaux IP testés et le nombre de configurations.

Quand passer par un laboratoire accrédité ?

• Produits à haute responsabilité (médical, sécurité)
• Clients exigeants avec cahier des charges strict
• Marchés publics nécessitant des preuves formelles

Une approche pragmatique consiste à réaliser des tests internes de screening (protocole simplifié) pour valider la conception, puis un test en laboratoire accrédité pour la validation finale.

Marquage et communication de l'indice IP

Le marquage IP doit figurer sur la plaque signalétique du produit, de manière visible et durable. Le format correct est "IP" suivi des deux chiffres sans espace : IP65, pas "IP 65".

Si un seul chiffre a été testé, l'autre est remplacé par X (IPX4 ou IP2X). Pour les niveaux IPx8, les conditions de test (profondeur, durée) doivent être précisées dans la documentation technique.

En communication marketing, les expressions vagues comme "résistant à l'eau" sont à éviter. Un indice IP précis — "IP67 - Protection contre immersion temporaire" — est plus clair et plus professionnel.

L'IP peut se dégrader avec le temps (vieillissement des joints). La documentation doit mentionner les contrôles périodiques nécessaires pour maintenir le niveau de protection.

Erreurs courantes et pièges à éviter

Confondre IP élevé et résistance aux chocs

L'indice IP ne mesure que la protection contre les intrusions de solides et de liquides. Un produit IP68 peut être parfaitement étanche tout en étant fragile aux impacts.

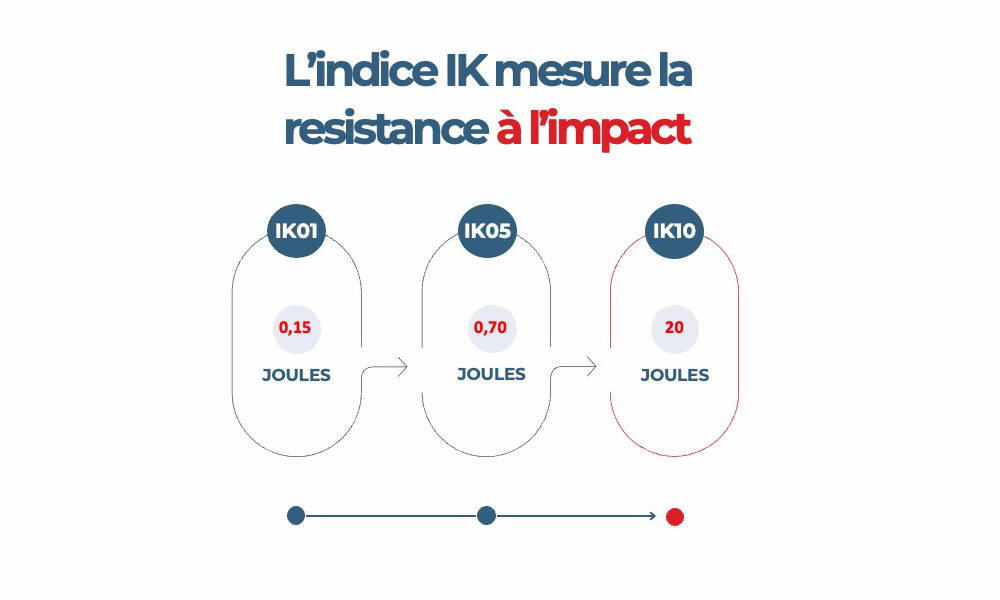

La résistance aux chocs est quantifiée par l'indice IK (norme IEC 62262), qui mesure la résistance aux impacts en joules :

Un smartphone IP68 avec écran en verre offre une excellente protection contre l'eau mais reste vulnérable aux chutes. Pour un produit destiné à un environnement difficile, les deux indices doivent être spécifiés.

Négliger le vieillissement et la maintenance de l'étanchéité

L'IP n'est pas permanent. Plusieurs facteurs provoquent sa dégradation au fil du temps :

• Vieillissement des joints : durcissement, fissuration, perte d'élasticité
• Déformations mécaniques : chocs, vibrations, cycles thermiques répétés
• Usure des presse-étoupes : desserrage progressif
• Exposition aux UV : dégradation des joints EPDM non traités
• Corrosion : sur boîtiers métalliques non protégés

La durée de vie typique des joints varie selon le matériau : 5 à 10 ans pour l'EPDM en extérieur, 10 à 20 ans pour le silicone. Environ 70% des défaillances IP constatées sur le terrain sont dues à des joints vieillis ou mal remontés après maintenance.

La conception doit anticiper cette réalité : joints accessibles et remplaçables, documentation claire sur les intervalles de maintenance, utilisation de matériaux adaptés à la durée de vie visée.

L'indice de protection IP est bien plus qu'un code à deux chiffres sur une fiche technique. C'est une garantie que le produit fonctionnera dans son environnement réel — à condition d'avoir choisi le bon niveau selon l'application et conçu pour l'atteindre.

Cette conception implique une vision globale : architecture du boîtier, sélection et dimensionnement des joints, gestion des passages de câbles, compromis thermiques, anticipation du vieillissement. Les erreurs à ce stade se paient cher : défaillances terrain, reprises de conception, insatisfaction clients.

L'approche intégrée mécanique et électronique, pensée pour l'environnement d'utilisation dès les premières phases du projet, reste la méthode la plus fiable pour atteindre le niveau IP requis du premier coup.
